Modelado y rig de un extintor doméstico. El modelo se asemeja a los reales, excepto por el detalle del contenido de la etiqueta, a la que hemos dado un toque personal un poco humorístico.

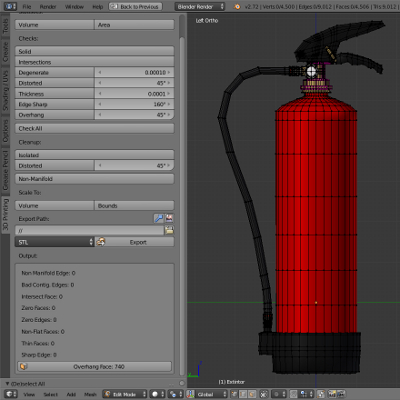

El modelo es un único objeto formado por 3 mallas cerradas: el extintor propiamente dicho, el tornillo de unión de las dos manillas y la arandela del cierre de seguridad. En total hay 4.506 caras de 4 vértices. La malla además de ser Manifold y 100% quads, cumple otras condiciones necesarias en modelos aptos para impresión, (según los resultados obtenidos al analizar la malla con el Addon 3D print toolbox by Campbell Barton), como son: no tener caras interseccionadas, ni distorsionadas más de 45 grados, ni ángulos entre caras contiguas de más de 160 grados. Tampoco hay caras o aristas de un tamaño excesivamente reducido, aunque esto dependería del tamaño a que se fuera a imprimir el modelo. Las caras que marca sin sujección, (overhang), son inevitables según está planteado el modelo, habría que seccionarlo en varias partes si la impresora no pudiéra imprimirlo así.

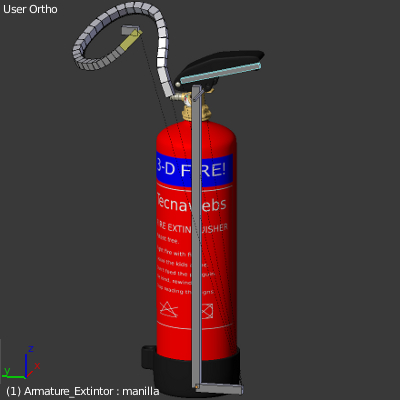

La armadura consta de 17 huesos, 4 de ellos animables, el resto deformables y auxiliares. Tiene una cadena IK con subdivisiones en los huesos, para que el movimiento del tubo expulsor del contenido del extintor sea más sencillo y natural.
Se han usado 6 materiales: 2 son colores sólidos sin textura, 1 con textura procedural para el material dorado, y 3 con textura de imágenes, para la etiqueta del extintor, la rueda graduada y la trama del tubo expulsor. Las 3 se han creado con Gimp. Los render se han hecho con el motor interno de Blender.

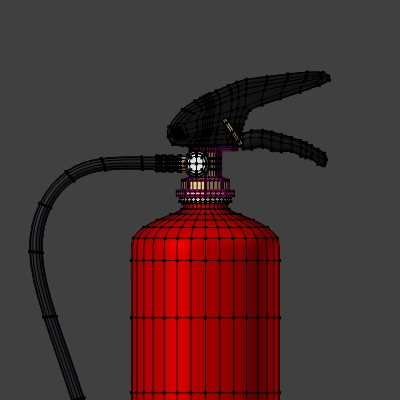

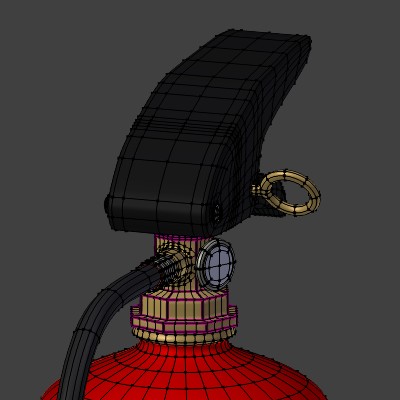

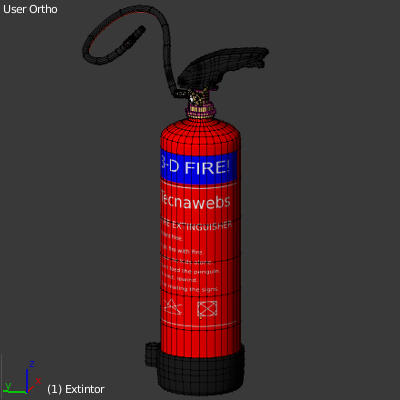

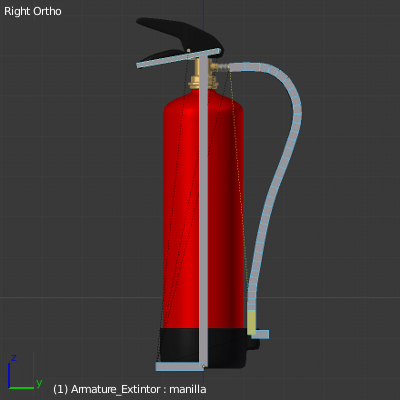

A continuación podrá ver unas capturas en modo edición de la malla y en modo pose de la armadura desde distintas vistas. En algunas de las capturas y en los render tiene un modificador de subdivión de caras de nivel 2 sin aplicar.

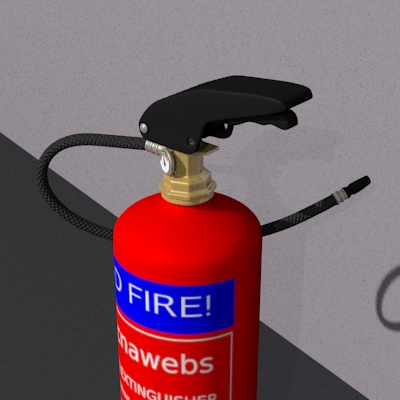

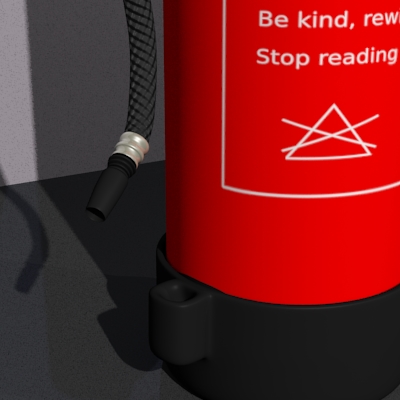

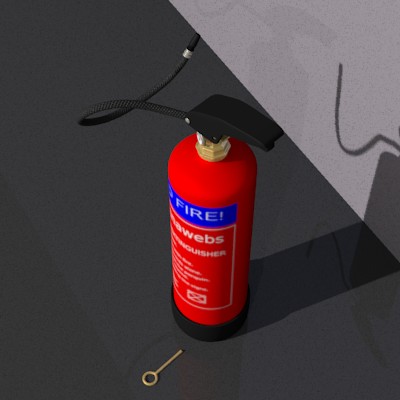

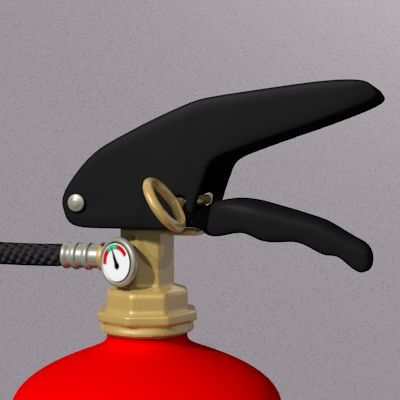

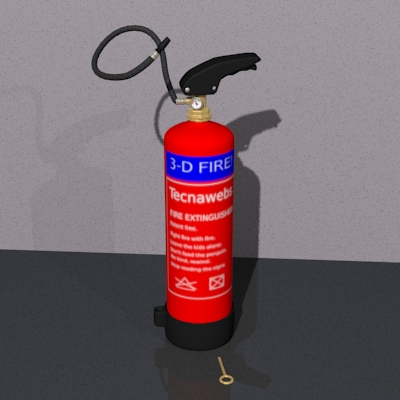

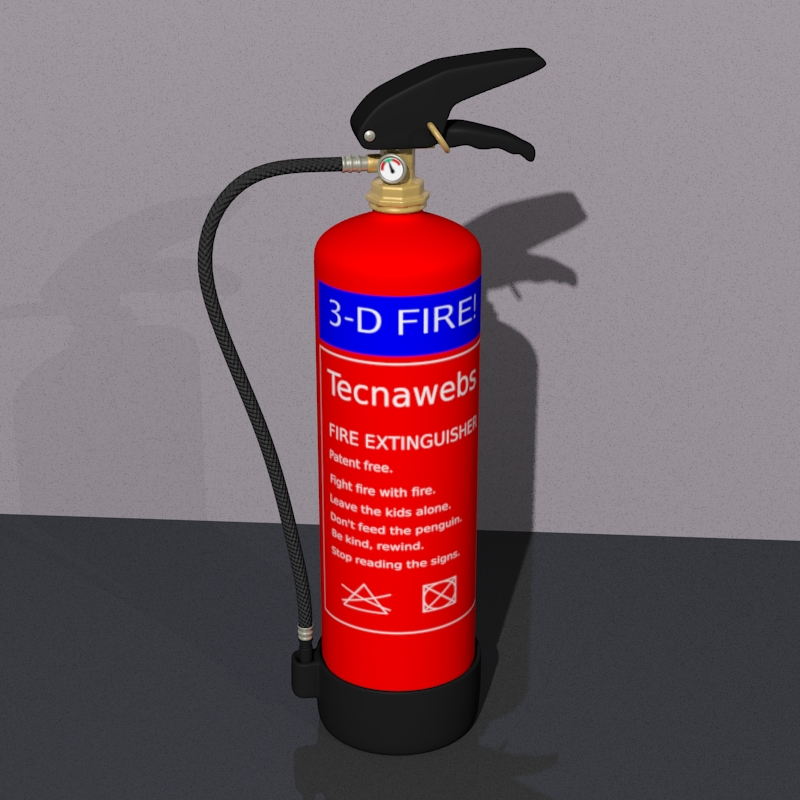

A continuación se muestran algunos renderizados del extintor entero o alguna de sus partes, desde distintos ángulos y en distintas poses.
