Sección:
Modelado 3D.
Categoría:
Rigging.
Nombre:
Modelado y Rig abanico.
Fecha:
25-04-2015
Asunto:
Modelado y rig de un abanico de encaje.

Modelado y rig de un abanico de encaje.

Modelado y rig de un abanico de encaje blanco creado para la novia del proyecto de animación "Pareja de novios". El modelo además está preparado para imprimir.

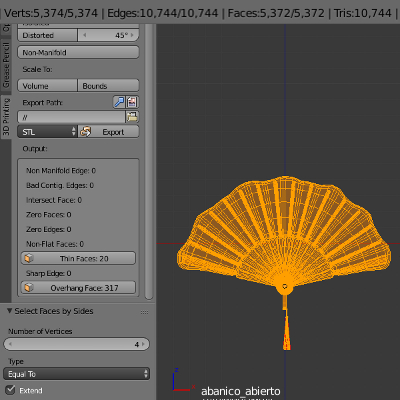

Es un único objeto formado por 20 mallas manifold : 16 para las varillas, el eje de unión de éstas, el colgador, la borla y la tela de encaje bordada. En total son 5.372 quads (100%). No tiene caras interseccionadas ni distorsionadas más de 45 grados, y cumple la mayoría de puntos de control del addon 3D Print toolbox, de Blender. Para las capturas y los render se ha usado un modificador de subdivisión de caras con nivel 2, sin aplicar a la malla. Usa 5 materiales y 7 texturas. Las texturas de la tela bordada se han dibujado a mano alzada con el programa Mypaint. Los render se han hecho con el motor interno de Blender.

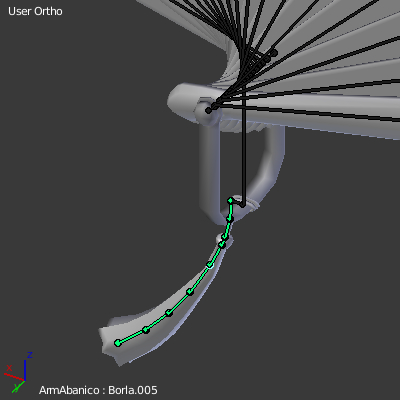

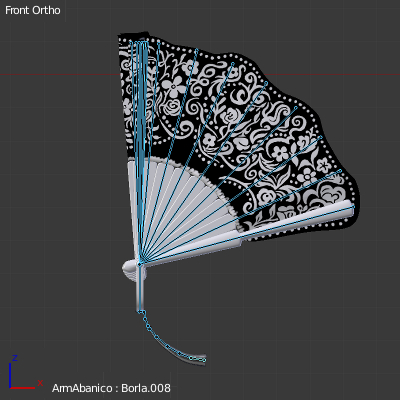

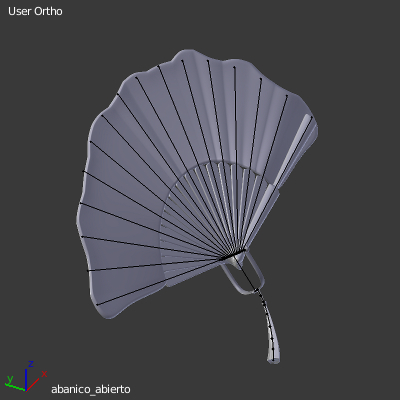

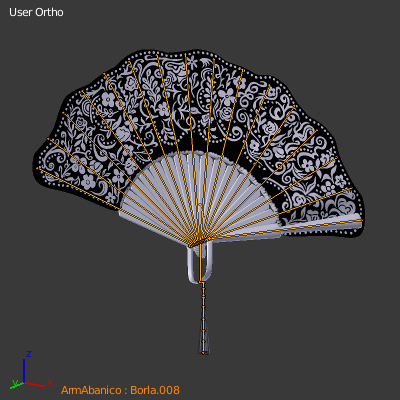

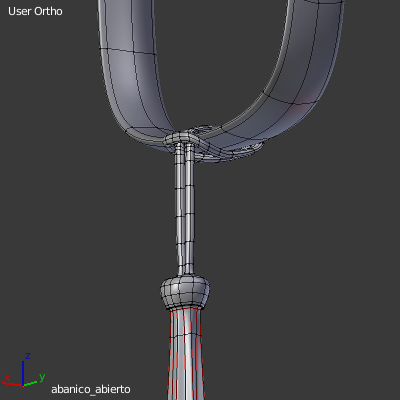

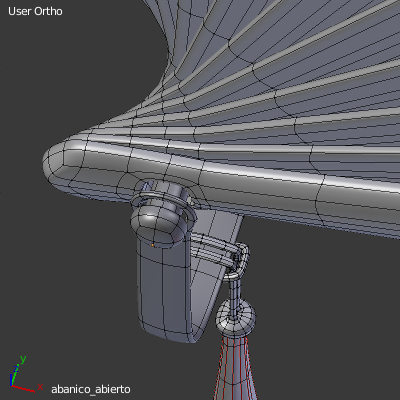

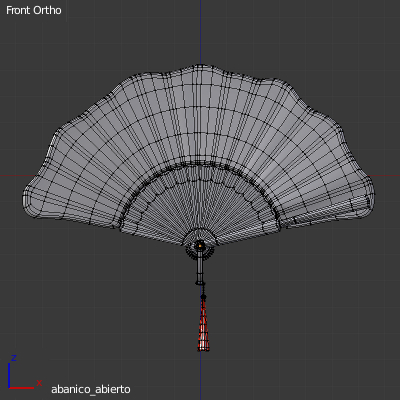

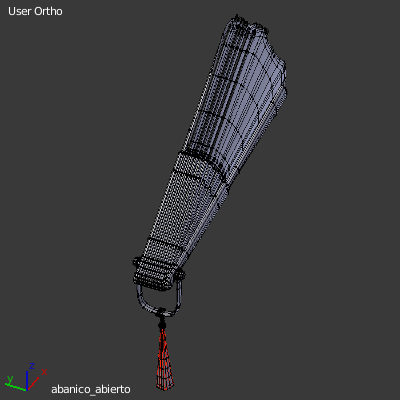

El rig es sencillo, se ha creado una armadura con 35 huesos, 27 de ellos animables : 16 para las varillas, 16 para la borla, la base, la base de la borla y el colgador. A continuación pueden verse algunas capturas de la malla y de la armadura del abanico desde diferentes vistas.

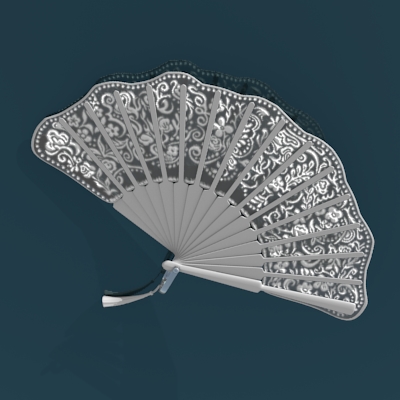

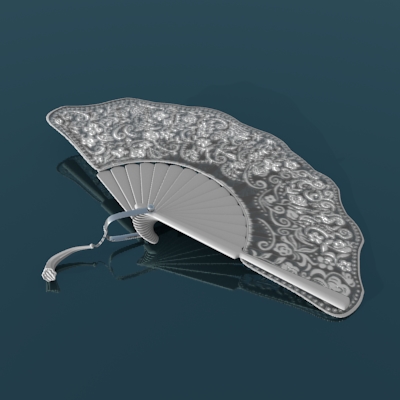

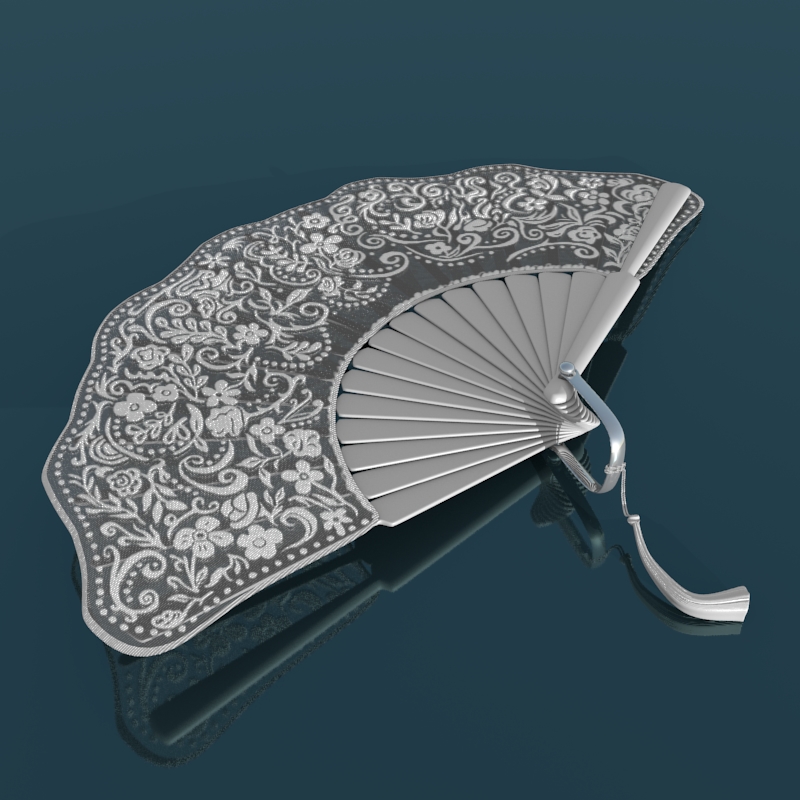

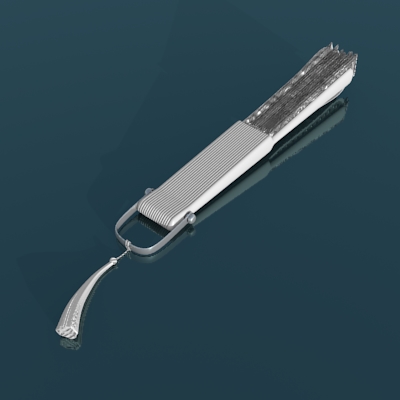

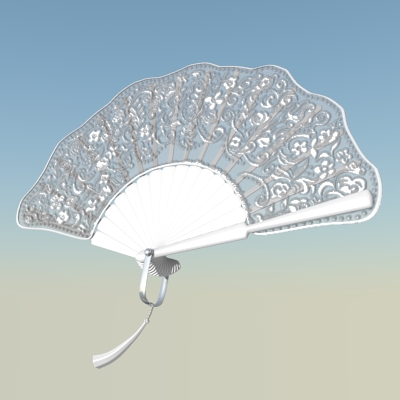

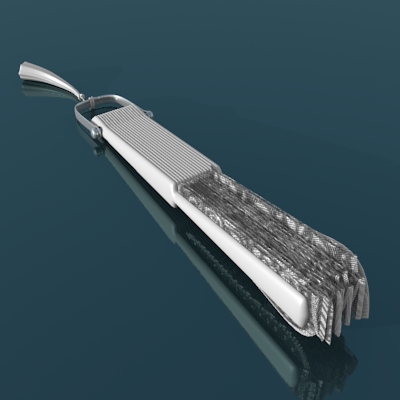

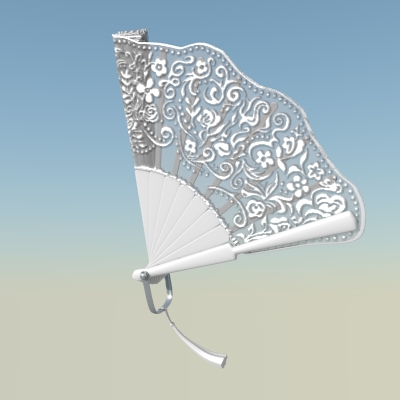

A continuación se muestran algunos renderizados del abanico desde diferentes ángulos y en distintas posiciones. Algunas imágenes son fotogramas de una animación.
